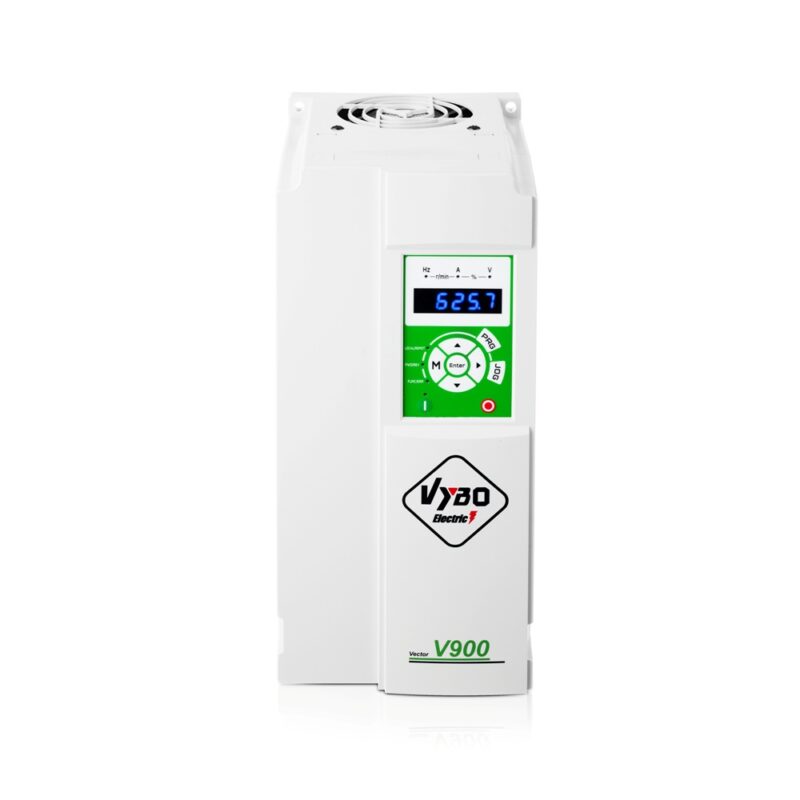

Convertor de frecvență 22kW 400V V900-4T0220
| Model | V900-4T0220 |
| Putere | 22 kW |
| Curent de intrare max | 46 A |
| Curent nominal de ieșire | 45 A |
| Motor potrivit | 22 kW |
| Secțiunea cablului de alimentare | 10 mm² |
| Protecție | 80 A |
| Unitate de frână | Da |
| Filtru EMC | Da |
Dacă aveți întrebări, vă rugăm să nu ezitați să ne contactați:
Plata 100% sigura
Depozit mare și producție într-un singur loc
- Description
- Descriere text
- Specificație tehnică
- Design
- Dimensiuni
- V900-Diagrama Puteres
- Tabelul principalelor funcții
Convertor de Frecvență 22kW 400V V900-4T0220 în stoc. Convertoarele de frecvență (VFD) de la VYBO Electric – o soluție fiabilă și versatilă pentru nevoile dumneavoastră de control al motorului. Cu o putere de 22kW și o tensiune de 400 V, acest VFD este proiectat să ofere o putere și eficiență remarcabile în diverse aplicații din toată România, de la orașe aglomerate precum București, Cluj și Iași până la centre industriale precum Timișoara și Brașov.
Convertor Frecvență 22kW V900 400V în stoc
Convertorul de frecvență V900 de 22kW 400 V oferă o gamă largă de frecvență de alimentare de la 47 la 63 Hz, permițând compatibilitatea cu diverse sisteme de alimentare. Are o frecvență maximă de la 0 la 600 Hz, permițând controlul precis al vitezei și funcționării motorului. Cu un interval de viteză de 1:100 (SVC) sau 1:1000 (CLVC), aveți flexibilitatea de a atinge viteza de ieșire dorită pentru aplicația dumneavoastră specifică. Echipată cu funcții avansate, cum ar fi creșterea automată a cuplului sau creșterea definită de utilizator în intervalul de la 0,1% la 30%, seria V900 asigură performanțe și eficiență optime a motorului. Controlerul PID încorporat permite un sistem de control controlat de proces care permite controlul precis al vitezei și cuplului motorului.
Livrare rapidă a convertoarelor de frecvență 22kW V900 în toată România
Livrăm rapid convertizor de frecvență V900 de 22kW în toată România. Unul dintre principalele avantaje ale seriei V900 este capacitatea sa de a menține automat o tensiune de ieșire constantă chiar și atunci când tensiunea de alimentare fluctuează. Acest lucru asigură o funcționare stabilă și fiabilă, vă protejează dispozitivele și îmbunătățește performanța generală a sistemului. Prin utilizarea tehnologiei puternice de control vectorial al curentului, seria V900 permite controlul precis al funcționării motorului AC. Acceptă diverse opțiuni de intrare, inclusiv intrare diferențială a cardului PG, rezolutor de card PG și transformator rotativ pentru card PG, oferind versatilitate și compatibilitate cu diferite tipuri de motoare.
Vânzare convertoare Frecvență 22kW
La VYBO Electric, ne angajăm să oferim clienților noștri prețuri competitive și servicii excepționale. Puteți achiziționa convertizorul de frecvență V900 de 22kW din magazinul nostru online la un preț extrem de accesibil. Oferim o gamă largă de convertoare de frecvență, iar inventarul nostru extins asigură livrare rapidă în orașele din România. Ne mândrim cu livrarea de produse de înaltă calitate, care sunt construite pentru a dura și a performa fiabil.
Convertor de frecvență de 22kW de înaltă calitate de la VYBO Electric România
Pentru a oferi o soluție completă de sistem de acționare, oferim o gamă de accesorii și produse suplimentare în magazinul nostru online, inclusiv motoare electrice, angrenaje melcate, clapete de admisie și senzori de presiune. Magazinul nostru online ușor de utilizat facilitează răsfoirea și selectarea produselor de care aveți nevoie, iar procesul nostru de comandă securizat asigură o experiență de cumpărături fără probleme. Descoperiți beneficiile convertizorului de frecvență din seria V900 de 22kW 400 V și experimentați diferența pe care o poate face în aplicațiile dumneavoastră de control al motorului. Comandați astăzi și beneficiați de livrarea rapidă și de serviciul nostru orientat către clienți. Aveți încredere în VYBO Electric pentru toate nevoile dvs. de control al motoarelor și alăturați-vă comunității noastre în creștere de clienți mulțumiți.
Convertor de frecvență variabilă seria V900
Cu convertizorul de frecvență din seria V900, puteți obține economii de energie, control precis al motorului și eficiență de funcționare mai mare. Indiferent dacă lucrați în producție, sisteme HVAC, stații de tratare a apei sau orice altă industrie în care este necesar controlul motorului, seria V900 oferă versatilitatea și fiabilitatea de care aveți nevoie. Experimentați puterea VFD V900 de la VYBO Electric și deblocați întregul potențial al aplicațiilor dumneavoastră cu motor. Aveți încredere în expertiza noastră, produsele de calitate și livrarea eficientă pentru a vă sprijini succesul afacerii. Comandați astăzi convertizorul de frecvență V900 de 22kW.
Specificație detaliată
| Model de invertor tip V900 | Puterea nominală (kW) | Curentul nominal de intrare (A) | Current nominal de ieșire (A) | Puterea recomandată a motorului (kW) |
| V900-4T0220 | 22 | 46 | 45 | 22 |
| Tensiune de intrare (V) 50/60 Hz | Puterea motorului (kW) | Secțiunea transversală recomandată a cablului (mm²) | Întrerupător recomandat (A) | |
| 3 faze 3×400 V | 22 | 10 | 80 | |
Tabel cu rezistențe de frânare adecvate
| Tip convertizor de frecvență | Rezistență de frânare | Unitate de frână | Puterea recomandată a motorului (kW) | |
| Puterea de rezistență (W) | Valoarea rezistenței (Ω) (≥) | |||
| V900-4T0220 | 4000 | 24 | 4000W-24R | 22 |
Parametri tehnici generali pentru toate tipurile de V900
| Putere | Interval de tensiune de intrare: 1 x 230 V AC ± 10% Domeniu de tensiune de intrare: 3 x 400 V AC ± 10% |
| Frecvența de intrare | Interval de frecvență al sursei de alimentare: 47 până la 63 Hz |
| Modul de control | Control scalar V/F Control vectorial în buclă deschisă SFVC Control vectorial în buclă închisă CLVC (peste 4 kW) |
| Frecvența maximă | 0 – 600 Hz |
| Frecvența purtătoarei | 0,5 kHz – 8 kHz Frecvența purtătoarei este setată automat pe baza caracteristicilor de sarcină. |
| Rezoluția frecvenței de intrare | Setare digitală 0,01 Hz Setare analogică: frecvență maximă x 0,025% |
| Cuplu inițial | Tip G: 0,5 Hz / 150% (SFVC) Tip G: 0,5 Hz / 180% (CLVC) Tip P: 0,5 Hz / 100% |
| Zona Viteză | 1:100 (SVC) 1:1000 (CLVC) |
| Stabilitatea Vitezăs | ± 0,5% (SFVC) ± 0,2% (CLVC) |
| Capacitate de suprasarcină | Tipul G: 60s pentru 150% din curentul nominal, 3s pentru 180% din curentul nominal Tip P: 60s pentru 120% din curentul nominal, 3s pentru 150% din curentul nominal. |
| Creșterea cuplului | Boost automat sau personalizat de la 0,1% la 30,0% |
| Curba V/F | Curba V/F dreaptă Curba multipunct V/F Curba V/F de tensiune N (multiplu de 1,2 tensiune, 1,4 tensiune, 1,6 tensiune, 1,8 tensiune, modificată) |
| Separare V/F | Două tipuri: separare completă; jumătate separare |
| Moduri rampă | Rampa liniară Patru grupuri de timpi de accelerare/decelerare cu un interval de 0,0-6500,0 s |
| Frânare DC | Frecvența de frânare: 0,0 Hz până la frecvența maximă Timp de frânare: 0.0-36.0s Valoarea curentă la frânare: 0,0%-100,0% |
| Control în modul JOG | Interval de frecvență JOG: 0,00-50,00 Hz Timp de accelerare/decelerare JOG: 0,0-6500,0 s |
| PLC simplu, mai multe variabile presetate | până la 16 viteză implementate printr-o funcție simplă PLC sau o combinație de stări finale X |
| controler PID integrat | Activează un sistem de control în buclă închisă controlat de proces. |
| Reglarea automată a tensiunii AVR | obținut la modificarea tensiunii de alimentare |
| Reglator de supratensiune și supracurent | Curentul și tensiunea sunt limitate automat în timpul funcționării pentru a preveni opririle frecvente din cauza supratensiunii și supracurentului |
| Limitare rapidă a curentului | previne defecțiunile comune datorate supracurentului la motorul AC |
| Limitarea cuplului și a direcției | Poate limita automat cuplul și poate preveni schimbarea frecventă a supracurentului în timpul funcționării. Controlul cuplului poate fi implementat în modul CLVC. |
| Curci înalți | Motorul AC este controlat de o tehnologie puternică de control vectorial al curentului. |
| Suport pentru card PG | Acceptă intrare diferențială card PG, rezolutor card PG, transformator rotativ card PG… |
| Funcția de siguranță STO | Sistemul „Oprire de urgență”: în situații de urgență, oprește invertorul imediat după ce comutatorul J4 este activat la STO. |
| Test de încălzire a motorului PTC | Intrare pentru protecția termică a motorului PTC. |
| Gestionarea timpului | Interval de timp: 0,0-6500,0 minute |
| Protocol de comunicare | MODBUS RTU, PROFINET |
| Executați canalul de comandă | Panou de control / terminale de control / port de comunicație serial Puteți comuta între aceste surse în moduri diferite |
| Frecvențăquelle | 10 tipuri de Frecvență. Setare prin digital, tensiune analogică, curent analogic, impuls, interfață serială. Puteți comuta între aceste surse cu diverse oferte speciale. |
| Sursă de frecvență auxiliară | 10 tipuri de Frecvență. Vă permite să reglați fin frecvența auxiliară și sinteza frecvenței. |
| Blocuri terminale de intrare | 5 intrări digitale pentru modelele de 0,4 – 5,5 kW 1 intrare analogică pentru modele de până la 0,4 – 5,5 kW 6 intrari digitale pentru modele de peste 7,5 kW 2 intrări analogice pentru modelele de peste 7,5 kW |
| Blocuri terminale de ieșire | 1 ieșire de impuls de mare viteză (colector deschis) 1 terminal de ieșire releu pentru modelele 0,4-5,5 kW 1 conexiune de ieșire analogică pentru modelele 0,4-5,5 kW 2 terminale releu de iesire pentru modelele 7,5 – 500 kW 2 terminale de iesire analogica pentru Putere 7.5 – 500 kW 1 ieșire de impulsuri de mare viteză (colector deschis) |
| EMC (compatibilitate) | IEC 61000-4-6; IEC 61000-4-4; IEC 61000-4-11; IEC 61000-4-5 |
| Standarde | EN/IEC 61800-3: 2017; C1, care este potrivit pentru primul mediu; EN/IEC 61800-3: 2017; C2, care este potrivit pentru primul mediu; |
| Afișaj LED | afișează parametrii |
| Blocarea tastelor și selectarea funcției | poate bloca parțial sau complet cheile și poate seta funcționalitatea unor chei pentru a preveni defecțiunile |
| Mod de protecție | Detecția scurtcircuitului motorului la pornire, protecție împotriva pierderii fazei de ieșire, protecție la supracurent, protecție la supratensiune, protecție la subtensiune, protecție la supratemperatura și protecție la suprasarcină. |
| Instalare de mediu | Instalați în interior, evitați lumina directă a soarelui, sarea, praful, gazele corozive sau inflamabile, fumul și aburul. Rezistenta la poluarea chimica, clasa 3C3 EN/IEC 60721-3-3. Rezistență la poluarea cu praf 3S3EN/IEC 60721-3-3. |
| Alt. Înălţime. | Sub 1000 de metri deasupra nivelului mării. (Reduceți nivelul Puteres atunci când este utilizat peste 1000 de metri deasupra nivelului mării.) |
| Temperatura ambiantă | -10°C – 40°C (reduceți nivelul de curcan dacă temperatura ambiantă este între 40°C și 50°C) |
| Umiditate | umiditate relativă mai mică de 95%, fără condensare IEC 60068-2-3 |
| Vibrații | mai puțin de 5,9 m/s2 (0,6 g) IEC 60068-2-6 |
| Temperatura de depozitare | -20°C bis + 60°C |
Parametrul de performanță al invertorului seria V900
| 1PH / 3PH AC 230V ±15% | ||||
| Invertor tip V900 | Putere nominală (kW) | Curentul maxim de intrare (A) | Curentul nominal de ieșire (A) | Puterea motorului recomandată (kW) |
| V900-2S0004 | 0,4 | 5,4 | 2,5 | 0,4 |
| V900-2S0007 | 0,75 | 7,2 | 5 | 0,75 |
| V900-2S0015 | 1,5 | 10 | 7 | 1,5 |
| V900-2S0022 | 2,2 | 16 | 10 | 2,2 |
| V900-2S0030 | 3 | 17 | 16,5 | 3 |
| 3PH / 3PH AC 400 V ±15 % | ||||
| V900-4T0007 | 0,75 | 3,8 | 2,5 | 0,75 |
| V900-4T0015 | 1,5 | 5 | 3,7 | 1,5 |
| V900-4T0022 | 2,2 | 5,8 | 5 | 2,2 |
| V900-4T0030 | 3 | 7,9 | 7,5 | 3 |
| V900-4T0040 | 4 | 10 | 9 | 4 |
| V900-4T0055 | 5,5 | 15 | 13 | 5,5 |
| V900-4T0075 | 7,5 | 20 | 17 | 7,5 |
| V900-4T0110 | 11 | 26 | 25 | 11 |
| V900-4T0150 | 15 | 35 | 32 | 15 |
| V900-4T0185 | 18,5 | 38 | 37 | 18,5 |
| V900-4T0220 | 22 | 46 | 45 | 22 |
| V900-4T0300 | 30 | 62 | 60 | 30 |
| V900-4T0370 | 37 | 76 | 75 | 37 |
| V900-4T0450 | 45 | 90 | 90 | 45 |
| V900-4T0550 | 55 | 113 | 110 | 55 |
| V900-4T0750 | 75 | 157 | 150 | 75 |
| V900-4T0900 | 90 | 180 | 176 | 90 |
| V900-4T1100 | 110 | 214 | 210 | 110 |
| V900-4T1320 | 132 | 256 | 253 | 132 |
| V900-4T1600 | 160 | 307 | 300 | 160 |
| V900-4T1850 | 185 | 355 | 340 | 185 |
| V900-4T2000 | 200 | 385 | 380 | 200 |
| V900-4T2200 | 220 | 430 | 420 | 220 |
| V900-4T2500 | 250 | 475 | 470 | 250 |
| V900-4T2800 | 280 | 525 | 520 | 280 |
| V900-4T3150 | 315 | 610 | 600 | 315 |
| V900-4T3550 | 355 | 665 | 640 | 355 |
| V900-4T4000 | 400 | 700 | 690 | 400 |
| V900-4T4500 | 450 | 800 | 790 | 450 |
| V900-4T5000 | 500 | 865 | 860 | 500 |
| Tensiune de intrare (V) 50/60 Hz | Puterea motorului (kW) | Secțiunea transversală recomandată a cablului (mm²) | Disjunctor recomandat (A) | Contactor de intrare recomandat (A) | |
| V900-2S0004 | 1×230 V 50/60 Hz | 0,4 | 1,5 | 10 | 9 |
| V900-2S0007 | 0,75 | 1,5 | 16 | 12 | |
| V900-2S0015 | 1,5 | 1,5 | 25 | 18 | |
| V900-2S0022 | 2,2 | 2,5 | 32 | 25 | |
| V900-2S0030 | 3 | 2,5 | 40 | 32 | |
| V900-4T0007 | 3×400 V 50/60 Hz | 0,75 | 1,5 | 6 | 9 |
| V900-4T0015 | 1,5 | 1,5 | 10 | 9 | |
| V900-4T0022 | 2,2 | 1,5 | 10 | 9 | |
| V900-4T0030 | 3 | 1,5 | 16 | 12 | |
| V900-4T0040 | 4 | 1,5 | 16 | 12 | |
| V900-4T0055 | 5,5 | 1,5 | 16 | 12 | |
| V900-4T0075 | 7,5 | 2,5 | 20 | 18 | |
| V900-4T0110 | 11 | 4 | 32 | 25 | |
| V900-4T0150 | 15 | 4 | 40 | 32 | |
| V900-4T0185 | 18,5 | 6 | 50 | 38 | |
| V900-4T0220 | 22 | 10 | 80 | 65 | |
| V900-4T0300 | 30 | 10 | 80 | 65 | |
| V900-4T0370 | 37 | 16 | 100 | 65 | |
| V900-4T0450 | 45 | 25 | 100 | 80 | |
| V900-4T0550 | 55 | 35 | 160 | 95 | |
| V900-4T0750 | 75 | 50 | 160 | 115 | |
| V900-4T0900 | 90 | 70 | 250 | 150 | |
| V900-4T1100 | 110 | 95 | 250 | 170 | |
| V900-4T1320 | 132 | 120 | 400 | 205 | |
| V900-4T1600 | 160 | 150 | 400 | 245 | |
| V900-4T1850 | 185 | 185 | 400 | 300 | |
| V900-4T2000 | 200 | 185 | 500 | 410 | |
| V900-4T2200 | 220 | 185 | 500 | 410 | |
| V900-4T2500 | 250 | 240 | 630 | 410 | |
| V900-4T2800 | 280 | 240 | 630 | 475 | |
| V900-4T3150 | 315 | 150*2 | 700 | 620 | |
| V900-4T3550 | 355 | 185*2 | 800 | 620 | |
| V900-4T4000 | 400 | 185*2 | 800 | 620 | |
| V900-4T4500 | 450 | 240*2 | 1000 | 800 | |
| V900-4T5000 | 500 | 240*2 | 1000 | 800 |
Tabel cu rezistențe de frânare adecvate V900
| 1 x 230 V sursă de alimentare la modele (V900-2S…) | |||||
| Unitate de frână | Șablon | Putere (kW) | Markup | Rezistența la frânare | |
| Puterea rezistivă (W) | Valoarea rezistenței (Ω) (≥) | ||||
| Nu | V900-2S0004 | 0,4 | 80W-200R | 80 | 200 |
| V900-2S0007 | 0,75 | 80W-150R | 80 | 150 | |
| V900-2S0015 | 1,5 | 100W-50R | 100 | 100 | |
| V900-2S0022 | 2,2 | 100W-50R | 100 | 70 | |
| V900-2S0030 | 3 | 250W-65R | 250 | 65 | |
| Modele cu 3 x 400 V surse de alimentare (V900-4T….) | |||||
| Unitate de frână | Șablon | Putere (kW) | Markup | Rezistența la frânare | |
| Puterea rezistivă (W) | Valoarea rezistenței (Ω) (≥) | ||||
| Nu | V900-4T0007 | 0,75 | 250W-300R | 250 | 300 |
| V900-4T0015 | 1,5 | 300W-220R | 300 | 220 | |
| V900-4T0022 | 2,2 | 400W-200R | 400 | 200 | |
| V900-4T0030 | 3,0 | 500W-150R | 500 | 150 | |
| V900-4T0040 | 4,0 | 500W-130R | 500 | 130 | |
| V900-4T0055 | 5,5 | 500W-130R | 500 | 130 | |
| Da | V900-4T0075 | 7,5 | 800W-90R | 800 | 90 |
| V900-4T0110 | 11 | 1000W-65R | 1000 | 65 | |
| V900-4T0150 | 15 | 1500W-43R | 1500 | 43 | |
| V900-4T0185 | 18,5 | 2000W-32R | 2000 | 32 | |
| V900-4T0220 | 22 | BRU-4KW-24R | 4000 | 24 | |
| V900-4T0300 | 30 | BRU-4.5KW-24R | 4500 | 24 | |
| V900-4T0370 | 37 | BRU-6KW-19.2R | 6000 | 19,2 | |
| Posibilitate | V900-4T0450 | 45 | BRU-7KW-14.8R | 7000 | 14,8 |
| V900-4T0550 | 55 | BRU-9KW-12.8R | 9000 | 12,8 | |
| V900-4T0750 | 75 | BRU-11KW-9.6R | 11000 | 9,6 | |
| V900-4T0900 | 90 | BRU-15KW-6.8R | 15000 | 6,8 | |
| V900-4T1100 | 110 | BRU-9KW-9.3R*2 | 9000*2 | 9,3*2 | |
| V900-4T1320 | 132 | BRU-13KW-9.3R*2 | 13000*2 | 9,3*2 | |
| V900-4T1600 | 160 | BRU-13KW-6.2R*2 | 13000*2 | 6,2*2 | |
| V900-4T1850 | 185 | BRU-16KW-6.2R*2 | 16000*2 | 6,2*2 | |
| V900-4T2000 | 200 | BRU-19KW-2.5R*2 | 19000*2 | 2,5*2 | |
| V900-4T2200 | 220 | BRU-19KW-2.5R*2 | 19000*2 | 2,5*2 | |
| V900-4T2500 | 250 | BRU-21KW-2.5R*2 | 21000*2 | 2,5*2 | |
| V900-4T2800 | 280 | BRU-24KW-2.5R*2 | 24000*2 | 2,5*2 | |
| V900-4T3150 | 315 | HRU-27KW-2.5R*2 | 27000*2 | 2,5*2 | |
| V900-4T3550 | 355 | BRU-20KW-2.5R*3 | 20000*3 | 2,5*3 | |
| V900-4T4000 | 400 | BRU-23KW-2.5R*3 | 23000*3 | 2,5*3 | |
| V900-4T4500 | 450 | HRU-26KW-2.5R*3 | 26000*3 | 2,5*3 | |
| V900-4T5000 | 500 | HRU-29KW-2.5R*3 | 29000*3 | 2,5*3 | |
| Puterea nominală | 22 kW |
| Current nominal de ieșire | 45 A |
| Tensiune de alimentare | 3 x 400 V |
| Tensiune de ieșire | 0 – 400 V |
| Frecvența de ieșire | 0 – 600 Hz |
| Capacitate de supraîncărcare în modul ND – Funcție normală | 120% / 60s |
| Supraîncărcare în modul HD – Heavy Duty (Heavy Duty) | 150% / 60s |
| Control scalar V/F modul de control | ✓ |
| Modul de control vectorial al buclei deschise SFVC | ✓ |
| Modul de control vectorial în buclă închisă CLVC | ✓ |
| Intrari analogice | 2 |
| Intrari digitale | 6 |
| Ieșiri analogice | 2 |
| Ieșiri releu | 2 |
| Ieșirile colector deschis | 1 |
| Tranzistor de frână integrat | ✓ |
| Filtru EMC | ✓ |
| Ieșire +10V | ✓ |
| Ieșire +24 V | ✓ |
| Intrare pentru PTC | ✓ |
| Oprire sigură a cuplului (STO) | X |
| Oprire de urgență (EMS) | ✓ |
| Ethernet integrat | X |
| Modbus RTU integrat | ✓ |
| PROFINET | ✓ |
| Card PG pentru codificator | ✓ |
| PID | ✓ |
| Funcția PLC inteligentă | ✓ |
| Conexiune la panoul extern (de obicei până la 30 m) | ✓ |
| Clasa de protecție IP 20 | ✓ |
| Clasa de protecție IP 65 | X |
| Schimbați direcția de rotație prin intrare externă | ✓ |
| Schimbați direcția de rotație în panoul de control | ✓ |
